Zabudowa lodówki i AGD: wymiary niszy, wentylacja, słupki

Zabudowa lodówki wygląda z zewnątrz na najprostszy moduł w kuchni: korpus bez półek i front. W warsztacie sprawa wygląda inaczej, bo to jedyna szafka, w której pięć milimetrów błędu albo zaślepiony cokół kończy się reklamacją sprzętu, a nie krzywą fugą. Poniżej wyłącznie stolarka: wymiary niszy meblowej, przepływ powietrza, mocowanie frontu i konstrukcja słupków pod piekarnik z mikrofalówką. Zadaniem stolarza jest to, żeby sprzęt wszedł, chłodził i dał się wyjąć do serwisu.

Lodówka w zabudowie czy lodówka wolnostojąca maskowana panelami?

Lodówka do zabudowy ma surowe, niewykończone boki i jest projektowana pod korpus meblowy o określonych wymiarach wewnętrznych. Front meblowy mocuje się do niej na dwa sposoby, które dają zupełnie inne konsekwencje dla projektu.

Zawias ślizgowy, nazywany też szyną ślizgową, to standard w kolumnach 54-56 cm. Front przykręca się do szyny, po której przesuwa się względem drzwi urządzenia podczas otwierania. Skrzydło porusza się w obrysie szafki, więc lodówkę można wstawić tuż przy ścianie bocznej. Ceną jest limit masy: producenci podają zwykle 18-24 kg na front, co przy płycie 18 mm oznacza sufit gdzieś w okolicy skrzydła 60 x 180 cm.

Montaż stały, w katalogach opisywany jako door-on-door, przykręca front bezpośrednio do drzwi urządzenia. Skrzydło otwiera się po łuku wyznaczonym przez zawias lodówki, więc od tej strony trzeba zostawić 30-50 mm odsunięcia od ściany lub sąsiedniej szafki, inaczej szuflady wewnętrzne nie wyjadą. W zamian konstrukcja uniesie ciężki front z litego dębu albo spieku, a różnice masy między rodzajami frontów kuchennych sięgają dwukrotności.

Zabudowa lodówki wolnostojącej to inna robota. Urządzenie ma własne, wykończone boki i drzwi, których nie zakrywamy frontem meblowym. Stolarka sprowadza się do obudowania go panelami, wieńcem i nadstawką tak, aby sprzęt wyglądał na wpuszczony w ciąg zabudowy. Ten wariant wybieramy przy urządzeniach, których nie ma w wersji do zabudowy: side-by-side, french door i chłodziarkach o szerokości 70-90 cm.

Zanim zaczniemy rysować korpus, z karty katalogowej urządzenia wyciągamy pięć danych:

Te pięć liczb przesądza o reszcie projektu. Kiedy sprzęt nie jest jeszcze wybrany, rysujemy niszę w wariancie najbardziej wymagającym i korygujemy ją po zakupie, bo przeróbka gotowego korpusu kosztuje więcej niż tydzień zwłoki.

Wymiary niszy meblowej pod lodówkę: od 54 do 70 cm

Wymiar niszy to nie wymiar urządzenia powiększony o luz z sufitu. Producenci podają gotowe wartości zabudowy i traktujemy je jako wymiary wykonawcze korpusu w świetle, czyli po odjęciu grubości boków.

Tolerancję trzymamy jednostronnie: nisza może być o 2 mm szersza, nigdy węższa. Ważniejszy od wymiaru bywa pion. Boki muszą stać prostopadle do podłogi z odchyłką poniżej 2 mm na całej wysokości, bo urządzenie wchodzi w niszę na pełnej głębokości i przy zbiegających się bokach klinuje się w połowie drogi.

Głębokość korpusu 550 mm wpuszcza sprzęt w linię blatu 600 mm, a drzwi lodówki (18-20 mm) trafiają wtedy w płaszczyznę frontów sąsiednich szafek. Przy urządzeniach 60 cm do obudowy korpus musi mieć 600-635 mm, więc słupek wystaje przed blat i cały ciąg trzeba pogłębić albo zaakceptować uskok.

Wysokość weryfikujemy po ułożeniu podłogi. Dwanaście milimetrów paneli z podkładem potrafi zjeść cały zapas nad urządzeniem, dlatego pomiar kontrolny stanowi osobny etap procesu projektowego, a nie formalność przed montażem.

Jak zaprojektować wentylację zabudowy lodówki?

Skraplacz współczesnej lodówki jest wtopiony w tylną ściankę albo w boki obudowy i oddaje ciepło bezpośrednio do powietrza wokół urządzenia. Zabudowa musi więc działać jak komin: chłodne powietrze wchodzi dołem przez cokół, przepływa kanałem nawiewnym za korpusem i ucieka górą.

Kanał nawiewny to wolna przestrzeń o głębokości minimum 40 mm między tylną krawędzią urządzenia a ścianą, poprowadzona bez przerw na całej wysokości słupka. Bywa zabierana przez rurę wodną do kostkarki, puszkę elektryczną albo listwę przypodłogową i wtedy komin przestaje działać. Cokół o wysokości 100-150 mm musi mieć w licu otwór lub kratkę, a dno szafki nie może zamykać przepływu od spodu.

Ile powierzchni czynnej muszą mieć kratki wentylacyjne?

Producenci podają najczęściej 200 cm² dla wlotu i tyle samo dla wylotu. To wartość netto, liczona po odjęciu żeberek i ramki, a nie obrys kratki. Aluminiowa kratka 600 x 60 mm ma 360 cm² obrysu, ale profile zabierają 40-50 procent światła, więc realnie zostaje 180-220 cm². Przy sprzęcie 70 cm i side-by-side bezpieczniej jest liczyć dwie takie kratki albo zrezygnować z kratki na rzecz szczeliny 25-30 mm pod cokołem.

Wylot prowadzimy w wieńcu nad szafką lub w blendzie pod sufitem i nie zamykamy go pawlaczem bez szczeliny. Zamknięty obieg podnosi temperaturę wokół skraplacza, sprężarka pracuje dłużej, a zużycie energii rośnie o kilkanaście procent. Latem, przy urządzeniu o klasie klimatycznej SN lub N i temperaturze w kuchni powyżej 30 stopni, komora chłodziarki potrafi w ogóle nie zejść do temperatury zadanej.

Słupek na piekarnik i mikrofalówkę: wysokości i zasilanie

Zabudowa piekarnika i mikrofalówki rządzi się innymi liczbami niż słupek kuchenny na lodówkę, bo decyduje tu ergonomia, a nie przepływ powietrza. Nisze są znormalizowane, a różnice między markami mieszczą się w kilku milimetrach.

Szerokość niszy w każdym z tych przypadków wynosi 560-568 mm, a głębokość korpusu 560 mm. Dno niszy piekarnika na wysokości 850-900 mm ustawia ruszt środkowy na poziomie łokci osoby o wzroście 170 cm, co pozwala wyjąć blachę bez schylania się. Mikrofalówka ląduje bezpośrednio nad piekarnikiem, a granicą rozsądku jest dno komory na 1550 mm. Wyżej wyjmowanie gorącego naczynia odbywa się na oślep.

Jak poprowadzić zasilanie w słupku AGD?

Gniazdo nie trafia do niszy urządzenia. Umieszczamy je w sąsiedniej szafce, w szafce pod słupkiem albo w strefie cokołu, zawsze w zasięgu fabrycznego przewodu, który ma zwykle 1,2-1,5 m. Piekarnik o mocy do 3,5 kW pracuje na gniazdku 16 A zasilanym przewodem 3 x 2,5 mm², a mocniejsze urządzenia elektryk podłącza na stałe przez puszkę z zaciskami. Mikrofalówka dostaje własny obwód, bo przy równoczesnej pracy obu sprzętów pobór mocy przekracza 5 kW.

Otwory pod przewody wiercimy fi 35 mm w bocznej ścianie korpusu, minimum 50 mm od krawędzi tylnej, zawsze przed montażem. Przewód nie może dotykać tylnej ścianki piekarnika, która przy pyrolizie osiąga temperaturę powyżej 90 stopni.

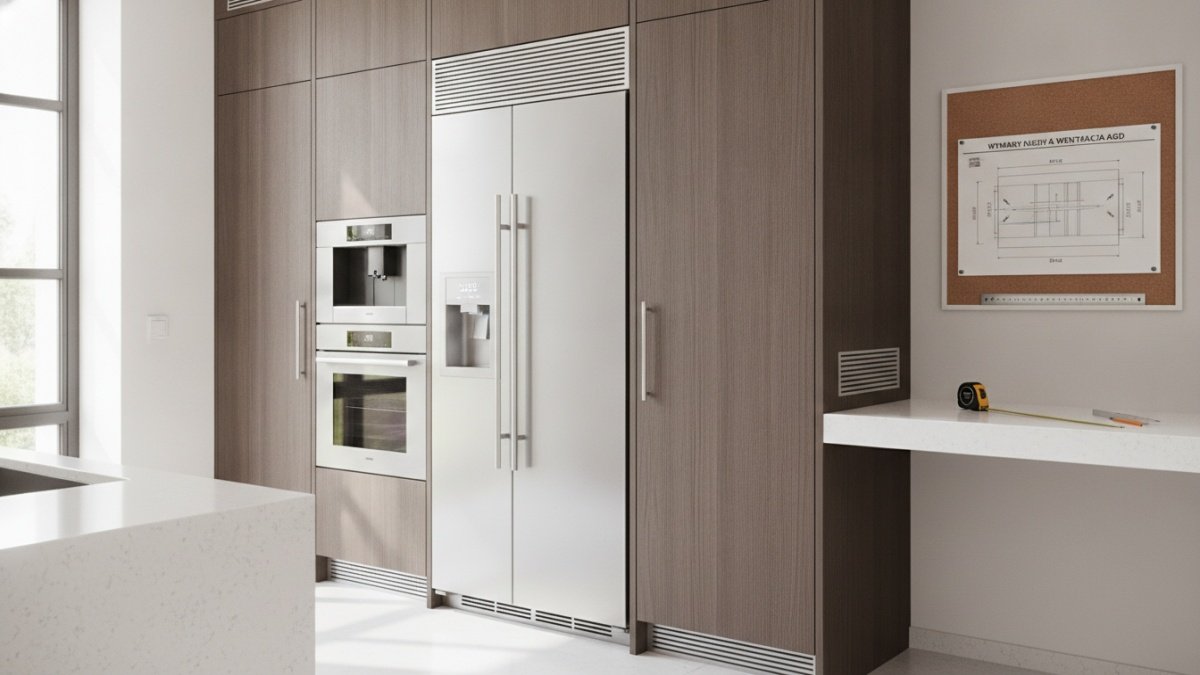

Zabudowa lodówki side-by-side i błędy, które kosztują najwięcej

Sprzęt side-by-side waży 130-180 kg i ma głębokość 750-800 mm razem z drzwiami, więc obudowa przestaje być zwykłą szafką. Panele boczne robimy z płyty 25 mm albo z płyty 18 mm na stelażu, wieniec podpieramy dodatkową przegrodą, a całość kotwimy do ściany. Drzwi otwierają się pod kątem 115-120 stopni i dopiero wtedy wysuwają się szuflady zamrażarki, co oznacza minimum 100 mm wolnej przestrzeni od strony ściany bocznej.

Lista usterek, które w tej zabudowie powtarzają się najczęściej, jest krótka i za każdym razem kosztuje demontaż:

Każdy z tych punktów da się wychwycić na rysunku wykonawczym, o ile sprzęt jest wybrany przed produkcją. Przy realizacji kuchni na wymiar karta katalogowa AGD wchodzi do dokumentacji technicznej na równi z rysunkiem korpusów, a zmiana modelu lodówki po rozkroju płyty oznacza nowy słupek. Dlatego pytanie o symbol urządzenia pada na pierwszym spotkaniu projektowym, a nie tydzień przed montażem.
